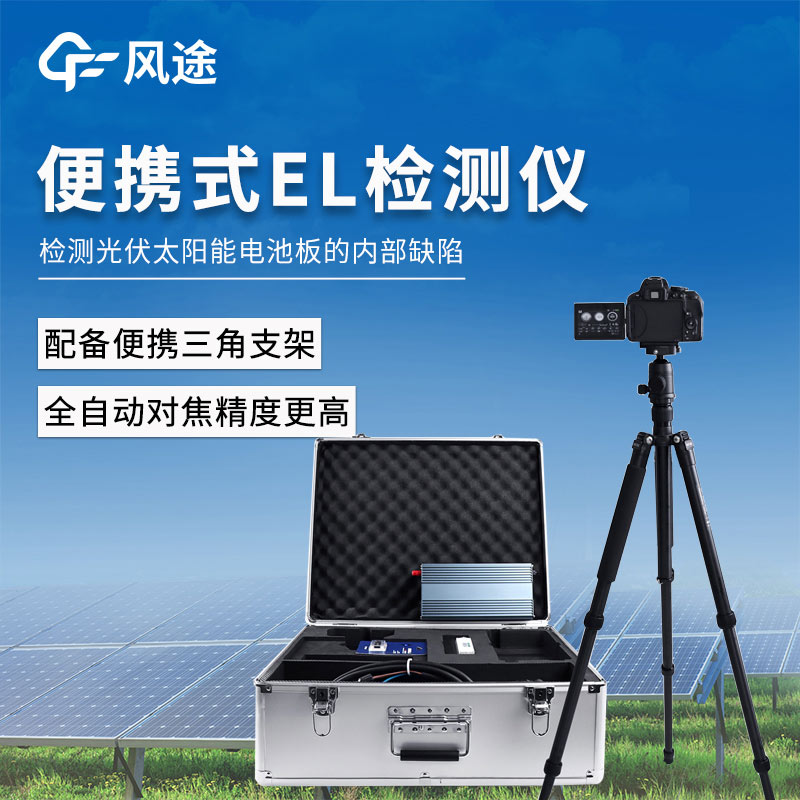

太陽能板測試儀是光伏行業中用于檢測太陽能電池組件質量的設備之一，核心技術支撐為電致發光檢測技術，該技術的英文全稱為Electro Luminescence，行業內通常簡稱為EL檢測。

從技術原理來看，EL 監測儀的工作流程如下：晶體硅材料具備電致發光的物理特性，當監測儀在光伏組件的正負極兩端施加符合標準的特定電壓時，組件內部的電子會在電場作用下發生能量躍遷，釋放出波長在近紅外波段的可見光。因這種光線肉眼難以直接清晰觀察，需借助具備高分辨率成像能力的紅外相機，對晶體硅表面產生的近紅外圖像進行精準拍攝，隨后將拍攝獲取的圖像數據導入專業的圖像分析軟件中。軟件通過像素比對、灰度分析等技術手段，對圖像細節展開處理與分析，可準確識別出太陽能電池組件可能出現的各類質量問題，包括電池片隱裂、邊緣碎片、焊接點虛焊、柵線斷裂，以及因材料差異導致的明暗片、不同效率等級電池片混檔等現象。

在光伏組件生產流程中，EL監測儀的應用貫穿多個工序：

其一，在電池片劃片工序?qū)嵤┣?，需通過EL監測儀對未加工的電池片進行逐一檢測，核心檢查目標是電池片是否存在肉眼無法察覺的隱裂。該檢測環節通常集成在劃片機或電池片分檔機的生產線上，實現檢測與后續加工的銜接。

其二，在電池串焊接工序完成后，EL監測儀需對焊接成型的電池串進行整體檢測，重點排查焊接部位是否存在虛焊情況，同時確認焊接過程中是否因外力作用造成電池片新增隱裂。

其三，在組件層壓工序開展前，EL監測儀需對已完成初步組裝、尚未層壓的組件內部電池片進行全面整體檢測，行業內將這一檢測環節稱為“前 EL”。層壓工序是組件生產的不可逆環節，層壓完成后若發現電池片存在質量問題，組件基本只能降級處理。

其四，在層壓工序結束后，EL 監測儀需繼續對組件進行檢測，此次檢測針對層壓操作可能對組件內部造成的影響，重點觀察層壓后電池片是否因高溫高壓環境出現新的隱裂、碎片，或是因封裝材料問題導致的局部黑片等情況，該檢測環節被稱為“后 EL”，是組件出廠前的內部質量核查工序。
